天玑9300旗舰5G生成式AI移动芯片，是联发科最新推出的手机芯片，这款芯片以高智能、高性能、高能效、低功耗的产品特性，引起了数码圈网友的热议。在采用了创新全大核CPU架构后，天玑9300的表现格外出色，被誉为是新一代旗舰芯片的标杆。现在，一起来了解一下这款联发科最新旗舰芯吧!
天玑9300采用台积电第三代4nm制程。不同于应用创新的全大核CPU架构，包括4个Cortex-X4超大核和4个Cortex–A720大核，超大核最高主频达3.25GHz，大核主频为2.0GHz，CPU峰值性能提升达40%，同性能功耗可节省33%。天玑9300还率先支持LPDDR5T 9600Mbps内存。

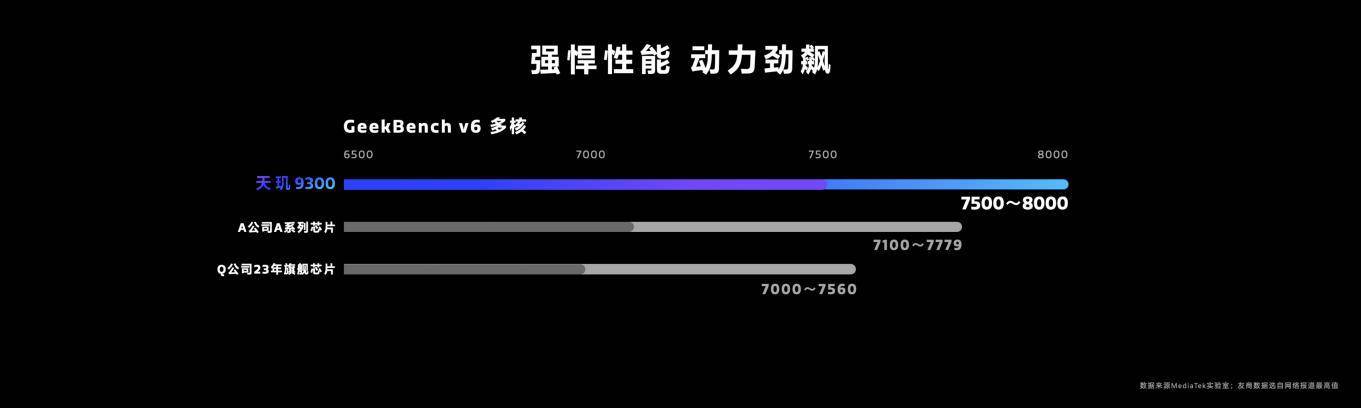

常温环境下，天玑9300的安兔兔v10跑分可超过213万，在“极限挑战”中，其安兔兔v10跑分居然能超过220万，远超A17 Pro和骁龙8G3，综合性能已经毫无疑问是最强。在Geekbench v6多核测试中，天玑9300实验室CPU多核性能直逼8000分大关，恐怖性能已是绝对的第一，直接秒杀A17 Pro和8G3。可能不少人会好奇，联发科为何要激进地采用如此大的规模，天玑9300又是如何实现性能大幅提升，功耗大幅降低的?

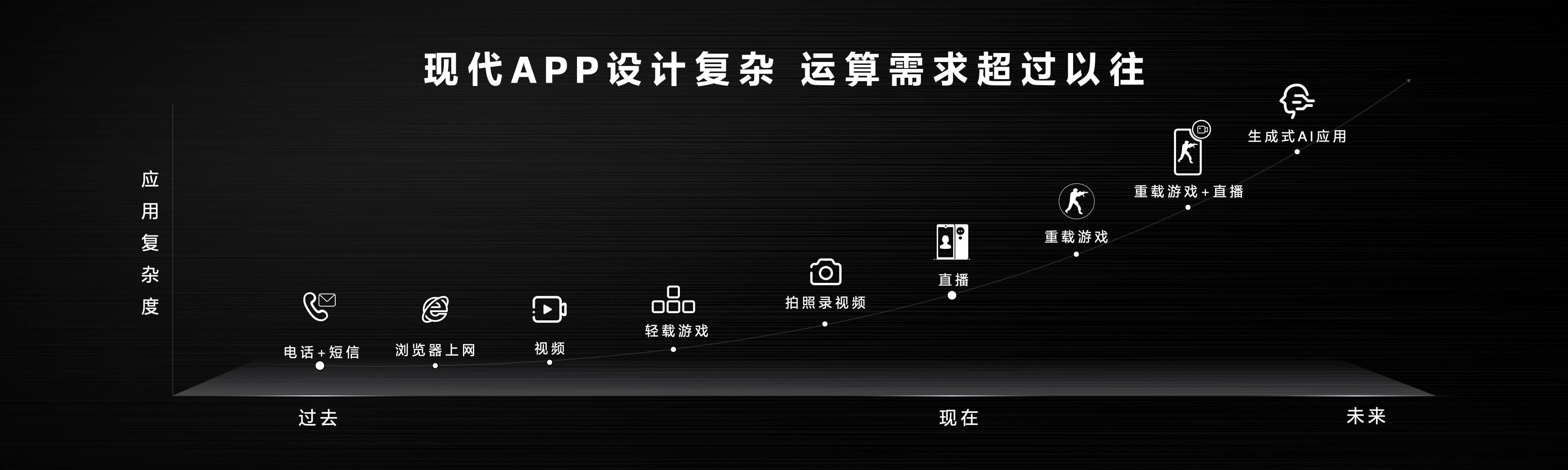

移动端APP应用正快速地多元化，复杂化，用户也更多地习惯于同时使用多应用，类似边玩游戏边看攻略视频的场景已经成为用户的日常，而且现在的手机APP简直就是“包罗万象”，一个APP恨不得个个打造成《原神》，与“轻量化”渐行渐远，智能手机的日常负载早就开始不那么“日常”了。再来，折叠屏手机越来越火，两面屏幕干一件事儿也太浪费了，多屏运行多个应用也是个趋势，再加上现在端侧生成式AI应用部署加速，所以说传统架构显然已经摸到瓶颈了。
天玑9300则跳出传统，从“超大核、大核、小核”的组合，开创性地设计了“4个超大核和4个大核”的创新全大核CPU架构。而且，天玑9300的全大核和大核性能更强，通过更精准的调度策略，效率更高，从而可以更快完成运算，更早“休息”，实现性能和能效的提升。
全大核CPU中低负载时低频运行，功耗更低且效率更高，毕竟大马才能拉大车，拉小车更省力，但小马只能拉小车，拉大车就是加倍费力。所以天玑9300的日常功耗表现同样惊艳，像日常浏览、刷短视频、录制视频、播放视频还有开启Wi-Fi热点这些日常使用场景功耗最多可以降低30%。
实测成绩也证明了这点：录制4K 60FPS 视频属于中负载场景，天玑9300功耗可降低12%。
在高负载和多应用并行场景，全大核8个高性能核心协同计算，把每一份性能都用在“刀刃上”，超级强悍的性能和能效让天玑9300应对自如。在实测中，搭载天玑9300的终端在游玩最高画质《原神》30分钟的同时进行微信视频通话，平均帧率提升超过15%，功耗却降低约12%，这简直就是能效魔法。
折叠屏手机的多屏显示对于全大核架构来说也是小菜一碟。比如边看直播，边浏览新闻时，天玑9300功耗可下降约11%。
天玑9300这次采用全大核CPU架构，能够在性能和功耗方面实现重大突破。这个构架可以为生成式AI、游戏、影像、显示等多个方面带来超强性能加持，更能够在实际体验方面带来极致飞跃。随着全大核计算时代的到来，在联发科的引领下，这种新架构已经成为旗舰手机芯片的必然发展趋势，给用户带来更为出色的使用体验!
